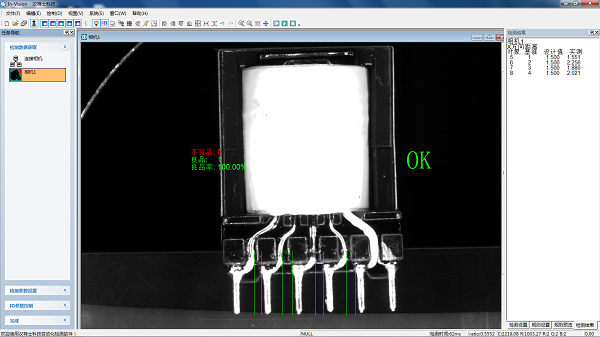

CCD視覺檢測是指通過機器視覺產品（即圖像攝取裝置，分 CMOS 和CCD 兩種）將被攝取目標轉換成圖像信號，傳送給專用的圖像處理系統，根據像素分布和亮度、顏色等信息，轉變成數字化信號；圖像系統對這些信號進行各種運算來抽取目標的特征，進而根據判別的結果來控制現場的設備動作。是用于生產、裝配或包裝的有價值的機制。它在檢測缺陷和防止缺陷產品被配送到消費者的功能方面具有不可估量的價值。

　　CCD機器視覺檢測設備系統調試完畢上線以后，一般來說就是按照下一個過程來工作的。

　　機器視覺檢測系統采用CCD攝像頭將檢測到的目標轉換成圖像信號，傳輸到專用圖像處理系統，根據像素分布和亮度，顏色等信息，轉化為數字信號，這些圖像處理系統信號執行各種操作，以提取目標的特征，如面積，數量，位置，長度，然后根據預設的允許性和其他條件，包括大小，輸出結果，角度，數量，通過／失敗，存在／不存在等，實現自動識別。

　　a. 工件定位檢測器探測到物體已經運動至接近攝像系統的視野中心，向圖像采集部分發送觸發脈沖。

　　b. 圖像采集部分按照事先設定的程序和延時，分別向攝像機和照明系統發出啟動脈沖。

　　c. 攝像機停止目前的掃描，重新開始新的一幀掃描，或者攝像機在啟動脈沖來到之前處于等待狀態，啟動脈沖到來后啟動一幀掃描。

　　d. CCD機器視覺檢測的攝像機開始新的一幀掃描之前打開曝光機構，曝光時間可以事先設定。

　　e. 另一個啟動脈沖打開燈光照明，燈光的開啟時間應該與攝像機的曝光時間匹配。

　　f. 攝像機曝光后，正式開始一幀圖像的掃描和輸出。

　　g. 圖像采集部分接收模擬視頻信號通過A/D將其數字化，或者是直接接收攝像機數字化后的數字視頻數據。

　　h. 圖像采集部分將數字圖像存放在處理器或計算機的內存中。
