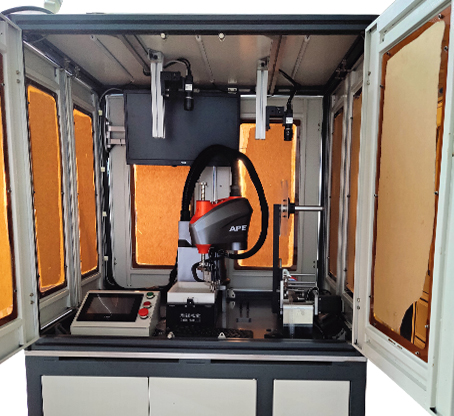

光學部件校準

鏡頭畸變校準

原理：鏡頭在成像過程中可能會產生桶形或枕形畸變，這會導致圖像中的直線彎曲，影響測量精度。校準鏡頭畸變通常采用棋盤格或圓點陣列等高精度標定板。

方法：將標定板放置在視野范圍內的多個位置和角度，CCD系統采集標定板的圖像。然后，通過的圖像處理軟件，根據標定板上已知的圖案特征（如方格的尺寸、圓心的間距等）來計算鏡頭的畸變參數。利用這些參數，在后續的圖像采集過程中，對圖像進行反向畸變校正，以獲取無畸變的圖像。

焦距校準

原理：焦距不準確會導致圖像模糊或目標物體成像大小不符合預期，影響的清晰度和精度。通過調節鏡頭的焦距，使成像平面與 CCD 芯片平面重合，以獲得清晰的圖像。

方法：將一個具有清晰邊緣和細節的目標物體放置在適當位置，通過手動或自動對焦的方式，調整鏡頭焦距，直到在 CCD 系統中觀察到的物體圖像清晰。可以利用圖像的清晰度評價函數（如梯度函數）來輔助判斷圖像是否達到對焦狀態。對于一些高精度的應用場景，還可以使用激光干涉儀等設備來準確量和校準焦距。

光源校準

原理：光源的強度、均勻性和顏色等因素對圖像質量和結果有重要影響。合適的光源強度可以突出目標物體的特征，均勻的光照可以避免陰影和反光，正確的顏色溫度有助于準確識別物體的顏色特征。

方法：使用光照度計測量光源在工作區域的強度分布，通過調節光源的功率、角度和位置等參數，使光照強度在整個視野范圍內達到均勻。對于顏色要求較高的任務，還需要使用色溫計來校準光源的顏色溫度，確保光源的光譜特性符合要求。例如，在彩色印刷品時，需要使用具有特定色溫的標準光源，以保證顏色識別的準確性。

圖像采集參數校準

曝光時間校準

原理：曝光時間決定了 CCD 芯片接收光信號的時長。曝光時間過長會導致圖像過亮，產生飽和現象，丟失細節；曝光時間過短則會使圖像過暗，無法清晰地顯示物體特征。

方法：將一個具有標準灰度值的目標物體（如灰度卡）放置在視野中，通過調整曝光時間，使 CCD 系統采集到的圖像中目標物體的灰度值接近其真實灰度值。可以使用圖像采集軟件中的直方圖工具來觀察圖像的灰度分布，確保圖像的灰度層次豐富，沒有過度曝光或曝光不足的區域。在一些自動化的 CCD 視覺系統中，還可以根據環境光的變化，通過自動增益控制（AGC）和自動曝光控制（AEC）功能來動態調整曝光時間。

增益校準

原理：增益是指 CCD 芯片對光信號的放大倍數。適當的增益可以增強圖像的對比度，但過高的增益會引入噪聲，圖像質量。

方法：使用低噪聲、具有已知亮度的目標物體作為參考，調整 CCD 系統的增益參數。觀察圖像的噪聲水平和目標物體的對比度，找到一個合適的增益值，使得在增加噪聲的前提下，能夠清晰地分辨目標物體的特征。在實際中，可以通過比較不同增益下采集的圖像質量，結合具體的任務要求（如對噪聲的容忍程度、對目標細節的分辨要求等）來確定增益值。

坐標系統和測量精度校準

坐標系校準

原理：CCD 視覺系統需要建立一個準確的坐標系，以便對目標物體的位置、尺寸等參數進行測量。坐標系的原點、坐標軸方向和單位長度等參數的準確性直接影響測量結果。

方法：使用具有尺寸和位置標記的標定板（如帶有十字線和刻度的標定板），將其放置在工作平面上。通過識別標定板上的標記點在 CCD 圖像中的像素位置，建立圖像坐標系與實際物理坐標系之間的轉換關系。這種轉換關系通常通過數學模型（如仿射變換模型或透視變換模型）來表示，利用已知的標記點的實際物理坐標和對應的像素坐標，計算出轉換矩陣中的參數。在后續的過程中，利用這個轉換矩陣，將圖像中的像素坐標轉換為實際的物理坐標，從而實現對目標物體的準確測量。

測量精度校準

原理：為了確保系統的測量精度，需要對系統進行精度校準。這涉及到對 CCD 芯片的像素尺寸、光學系統的放大倍數以及圖像處理算法中的測量單位等因素的綜合考慮。

方法：使用具有高精度尺寸的標準量具（如標準塊規或高精度的線紋尺）作為測量對象。將標準量具放置在工作平面上，通過 CCD 視覺系統對其進行多次測量，將測量結果與標準量具的實際尺寸進行比較。根據比較結果，對系統的測量參數（如像素當量，即每個像素對應的實際物理尺寸）進行調整。同時，還需要檢查圖像處理算法中的測量函數是否準確，例如，檢查邊緣算法是否能夠準確地定位物體的邊緣，以及測量算法是否正確地計算物體的尺寸和距離等參數。
